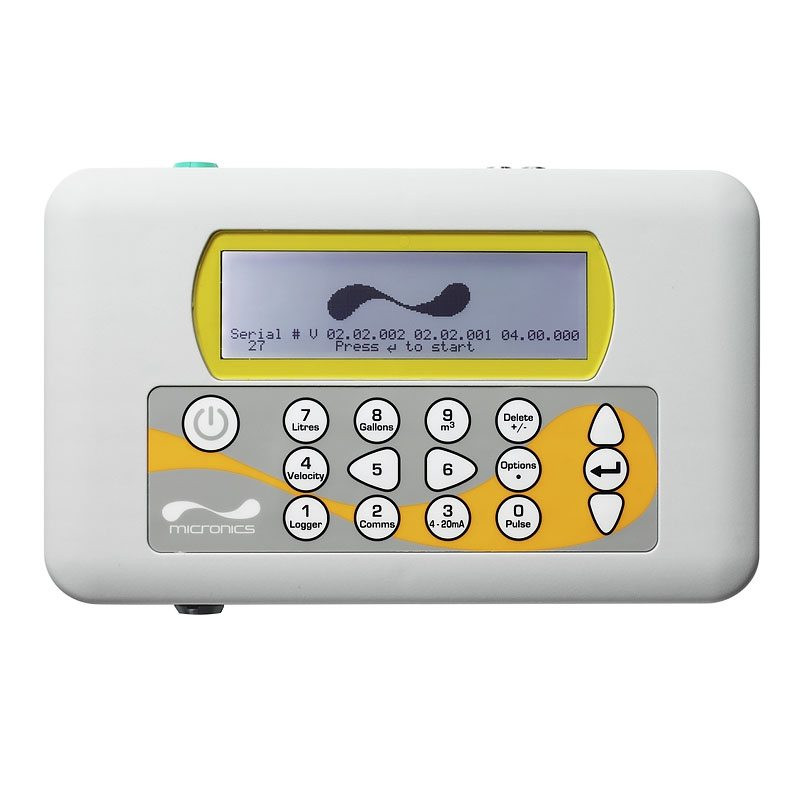

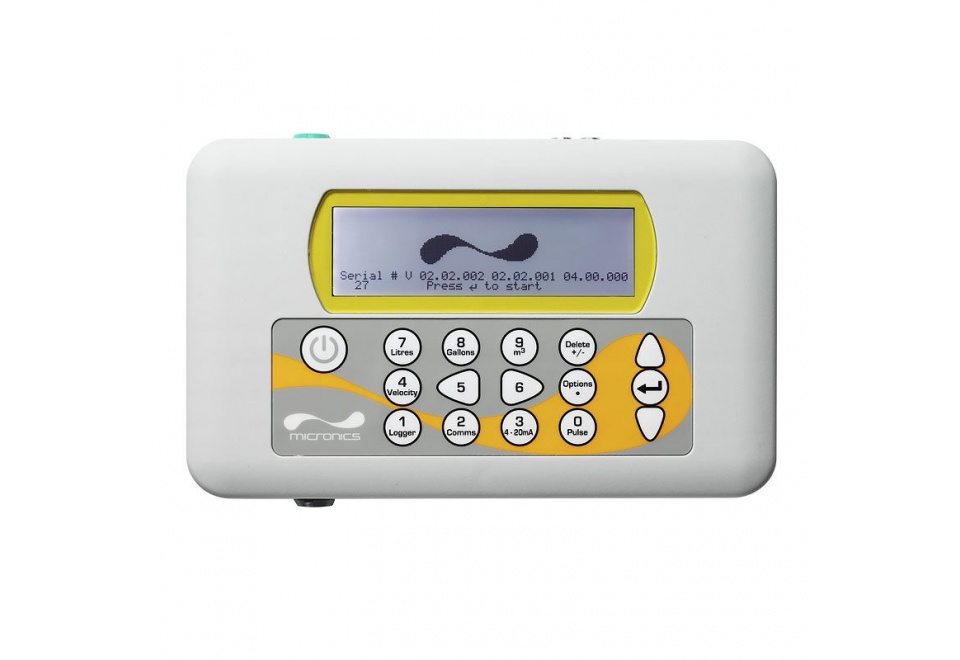

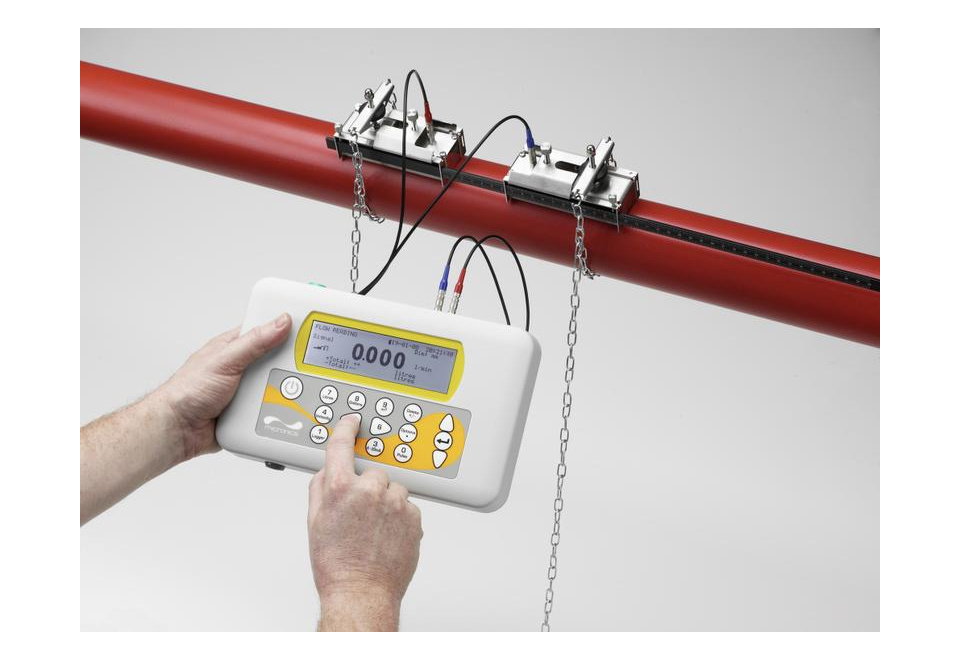

Принцип работы ультразвуковых расходомеров Portaflow 220 и 330 основан на измерении времени распространения ультразвукового сигнала, издаваемого специальными датчиками, закрепленными на трубе. Скорость ультразвукового сигнала, проходящего через жидкость в трубе, увеличивается за счет скорости самой жидкости. При этом, если направления потока исигнала разные (как это происходит при обратном движении сигнала), скорость ультразвука снижается.
Рассчитав разницу, можно узнать скорость потока в трубе. А, зная скорость потока и площадь сечения трубы, рассчитывается объемный расход жидкости.
Особенности продукта
- Диапазон расхода: от 0,1 до 20 м/сек в обоих направлениях
- Дисплей: графический дисплей 64 x 240 пикселей
- Программирование посредством панели управления из 16 клавиш
- Работа от встроенной аккумуляторной батареи или от сети
- Время работы от батареи: до 20 часов, в зависимости от нагрузки
- Источник питания: блок питания, работающий от сети переменного тока 110 – 240 (+/-10%) В
- Меню на 9 языках, включая русский
- Погрешность при внутреннем диаметре трубы > 75 мм: ± 0,5…±2% от измеренного расхода при скорости потока > 0,2 м/сек
- Погрешность при внутреннем диаметре трубы 13-75 мм: ±3% от измеренного расхода при скорости потока > 0,2 м/сек
- Одобрено к применению в РФ
Технические характеристики
Тип датчика «А» | трубы с наружным диаметром 13-115 мм |
---|---|
Толщина стенки трубы | 1-75 мм |
Материал трубы | Любые звукопроводящие материалы, такие как углеродистая сталь, нержавеющая сталь, медь, UPVC, PVDF, бетон, оцинкованная сталь, мягкая сталь, стекло, латунь. Включая трубы с покрытием из эпоксидной смолы, резины, стали, пластмассы |
Рабочая температура датчика | от -20°С до +135°С |
Диапазон расхода | от 0.1 до 20 м/сек. В обоих направлениях |
Дисплей | графический 64×240 пикселей |
Программирование посредством панели управления | 16 клавиш |
Работа от аккумулятора | до 20 часов |
Работа от сети | блок питания, работающий от сети переменного тока 110-240 (± 10%)В |
Язык | 9 (включая русский) |
Погрешность при внутреннем диаметре трубы >75 мм | ± 0.5…±2% от измеренного расхода при скорости потока >0.2 м/сек. |
Погрешность при внутреннем диаметре трубы 13-75 мм | ±3% от измеренного расхода при скорости потока >0.2 м/сек. |
Выходные сигналы и порты |
оптоизолированный выход 0/4-20 мА; импульс 5 В с максимальной частотой 1 импульс/сек. |
Рекомендовано для | питьевой воды, речной воды, охлаждающей воды, деминерализованной воды, водных/гликолевых растворов, гидравлического масла, дизельного топлива и топливной нефти, химикалий, нефтепродуктов. |
Рабочая температура | -20°C...+50°C |
Температура хранения | -25°C...+65°C |
Рабочая влажность | Макс. 90% при +50°C |
Комплект поставки
- электронный блок,
- датчик с магнитным крепежом,
- кейс,
- соединительные кабели,
- кабель аналогового выхода,
- смазка ультразвуковая,
- адаптер 220В,
- инструкция пользователя,
- свидетельство о поверке.
Измеряемые параметры: | См. описание |
Интервал между поверками: | 1 год |
Внесен в Гос. Реестр РФ: | № 15083-06 |
Возможность поверки: | По запросу |
Измеряемые параметры: | См. описание |
Гарантия: | 24 месяца |
